Le Pavillon Dual·R

Architecture artisanale augmentée au service de la durabilité - Prototype de Recherche 2025

Présenté lors de l’exposition EFFA 2025, le pavillon Dual·R explore comment la conception numérique et la réalité augmentée (AR) peuvent renforcer les pratiques constructives manuelles. Développé à l’École d’architecture de l’Université de Montréal, ce projet combine ossature réciproque en bois, bordures cintrées en contreplaqué, et membranes cousues à partir de bâches récupérées, dans une structure à la fois expressive et économe en matériaux. Conçu et réalisé entièrement par des étudiant·es, le pavillon ne nécessite ni CNC, ni main-d’œuvre spécialisée.

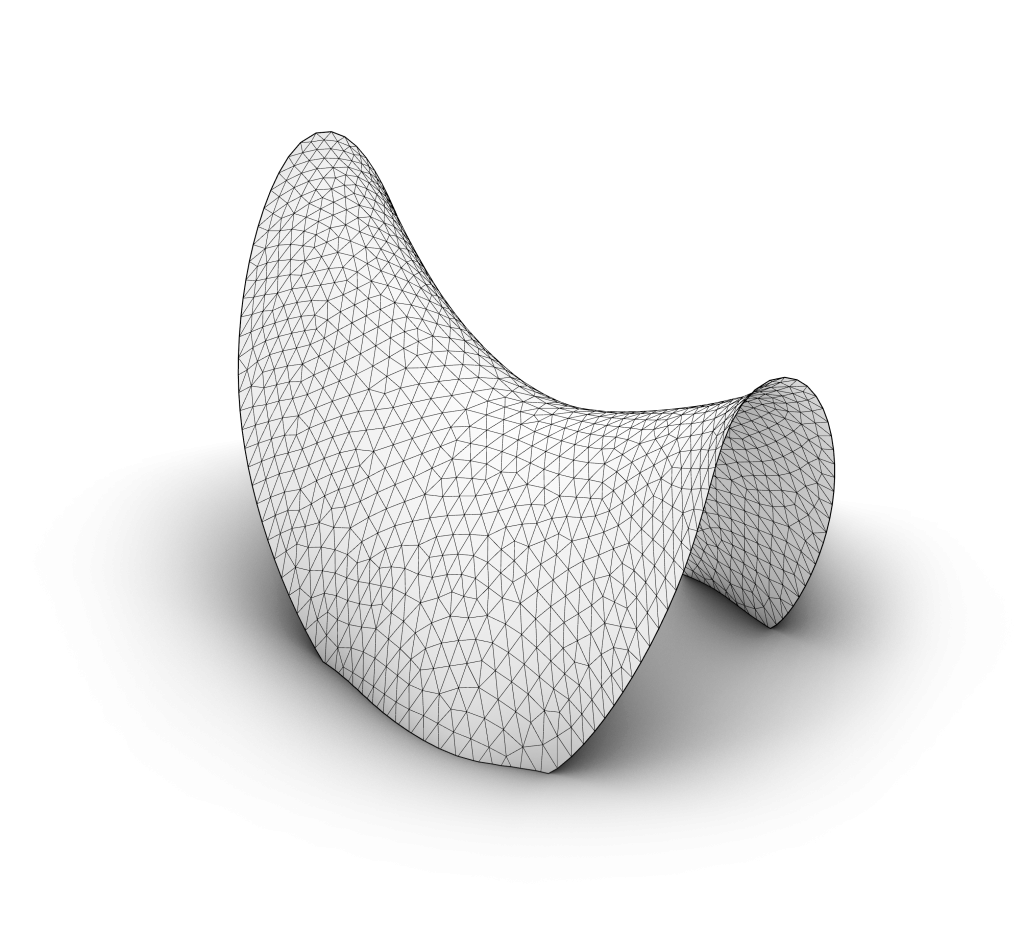

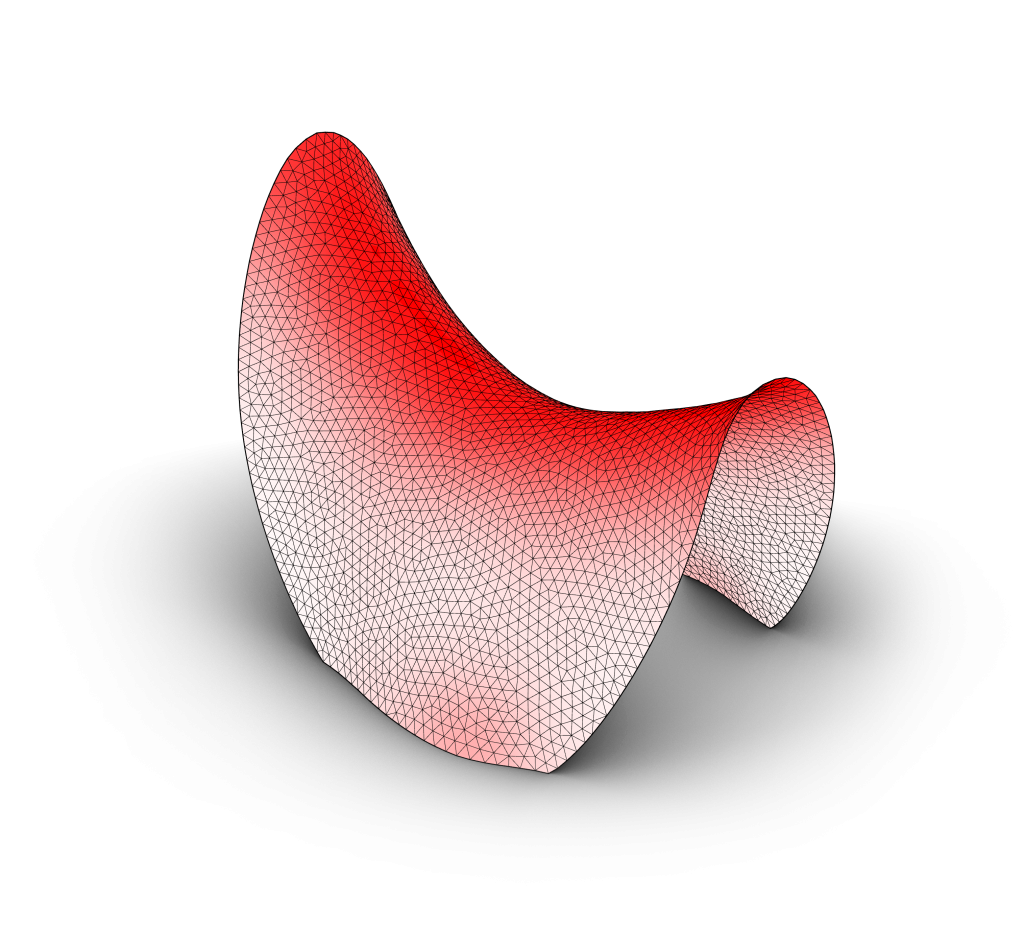

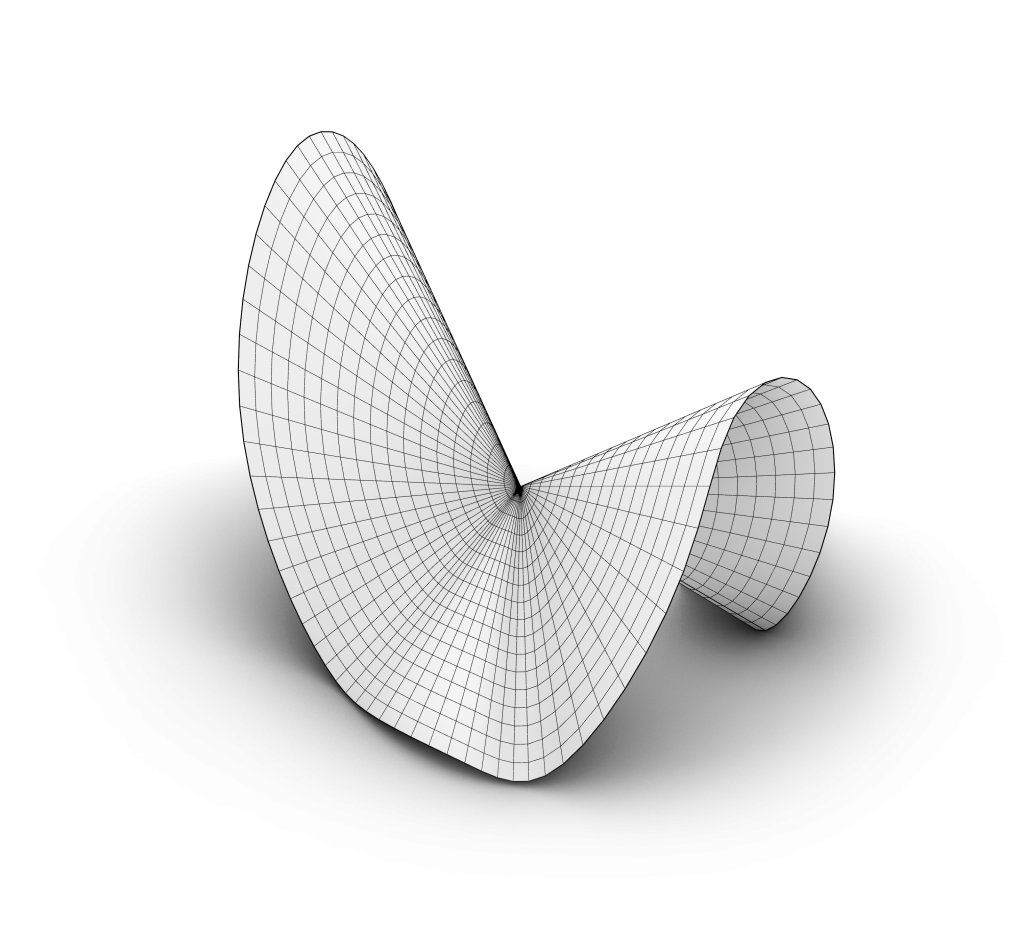

La géométrie du pavillon a été générée à partir d’une simulation de relaxation utilisant Grasshopper et Kangaroo. La surface obtenue, doublement courbée, a été densifiée dans les zones de plus grande sollicitation structurelle, puis convertie en maillage dual. Ce maillage a permis de développer une structure réciproque composée de pièces de bois mesurant entre 15 et 54 cm de longueur, tout en couvrant une portée de 4,5 mètres.

Ce système s’est décliné en plusieurs composants : une trame réciproque, des jupes en contreplaqué générées comme surfaces réglées, et des membranes polygonales cousues et tendues. Ces dernières, réalisées à partir de bâches imprimées fournies par le Centre Canadien d’Architecture, ont été cousues à la main puis assemblées en tension, révélant la structure tout en enrichissant l’espace architectural.

La fabrication repose entièrement sur une approche manuelle assistée par AR. Grâce aux casques HoloLens 2 et à l’extension Fologram (extension de Rhino3d et Grasshopper) , chaque pièce de bois a été coupée et marquée à la main, avec projection des angles et des perçages directement sur l’outil de coupe. Les éléments ont ensuite été assemblés en six modules préfabriqués, puis réunis sur place.

Les jupes en contreplaqué ont été développées pour suivre les bords du maillage, et découpées à la main selon des gabarits projetés en AR. Les membranes cousues ont également été découpées, marquées et assemblées sans outillage complexe.

L’assemblage final a été réalisé en une journée. Les modules ont été ajustés avec l’aide de la réalité augmentée, puis vissés. Une fois érigée, la structure présentait une déviation inférieure à 5 cm au sommet.

Conçu dans une logique de réemploi et d’économie de moyens, le pavillon utilise seulement 175 m de bois standard 2×4 et environ 2000 vis, sans échafaudage ni machine automatisée. Ce projet pédagogique a permis aux étudiant·es de développer une compréhension fine de la relation entre modélisation numérique, comportement matériel et mise en œuvre artisanale.
Dual·R propose une alternative concrète pour une architecture durable : une pratique précise mais accessible, qui valorise les matériaux réutilisés, les outils simples, et l’intelligence du geste.
